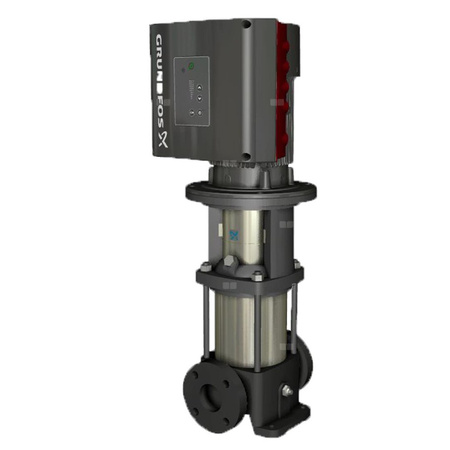

Pompa CRE3-15 K-FGJ-A-E-HQQE 3x380-500 60HZ

Pionowe, wielostopniowe pompy odśrodkowe z króćcami ssawnym i tłocznym w układzie in-line. Głowica i podstawa pompy wykonane są z żeliwa szarego. Elementy będące w kontakcie z tłoczoną cieczą wykonane są ze stali nierdzewnej (EN 1.4301)

Techniczne
Prędkość pompy, na której oparte są dane pompy
3525 obr/min
Przepływ znamionowy
3.8 m³/h
Wysokość podnoszenia
108.3 m
Maks. wysokość podnoszenia
144.9 m
Liczba wirników
15
Wirniki
15
Liczba wirników o zredukowanej średnicy
0
Niski poziom NPSH
Tak
Orientacja pompy
Vertical
Układ uszczelnienia wału
Single
Kod uszczelnienia wału
HQQE
Zatwierdzenia
CE,EAC,UKCA,SEPRO
Atesty higieniczne
WRAS,ACS
Tolerancja krzywej
ISO9906:2012 3B
Wersja pompy
K
Model
A
Materiały
Podstawa
Żeliwo szare
EN 1561 EN-GJL-200
ASTM A48-25B
Wirnik
Stainless steel
EN 1.4301
AISI 304
Kod materiału
A
Kod dla elementów gumowych
E

Instalacja
Maksymalna temperatura otoczenia
50 °C
Maksymalne ciśnienie pracy
25 bar
Maks. ciśnienie przy temp
25 bar / 120 °C
25 bar / -20 °C
Rodzaj przyłącza
DIN / ANSI / JIS
Wielkość przyłącza wlotowego_x000D_
DN 25/32
Wielkość przyłącza wylotowego
DN 25/32
Ciśnienie znamionowe do podłączenia
PN 25
Klasa kołnierza wlotowego
250 lb
Rozmiar kołnierza silnika
FT115
Przyłącze rurowe
FGJ

Ciecz
Czynnik tloczony
Woda
Zakres temperatury cieczy
-20 .. 120 °C
Temperatura cieczy podczas pracy
20 °C
Gęstość
998.2 kg/m³

Dane elektryczne
Standard silnika
IEC
Typ silnika
90LD
Nominalna moc silnika - P2
2.2 kW
Moc (P2) wymagana przez pompę
2.2 kW
Częstotliwość podstawowa
50 / 60 Hz
Napięcie nominalne
3 x 380-500 V
Współczynnik serwisowy
0.00
Prąd znamionowy
4.15-3.4 A
Cos fi -współczynnik mocy
0.93-0.87
Prędkość nominalna
360-4000 obr/min
Klasa efektywności IE
IE5
Sprawność silnika przy pełnym obciążeniu
90.1 %
Rodzaj ochrony (IEC 34-5)
IP55
Klasa izolacji (IEC 85)
F
Wbudowane zabezpieczenie silnika
ELEC
Nr silnika
98190193

Układy sterowania
Panel sterowania
Standard
Moduł funkcyjny
FM300 - Zaawansowany
Konwerter częstotliwości
Wbudowana
Czujnik ciśnienia
Nie

Inne
Minimalny wskaźnik sprawności, MEI ≥
0.70
Masa netto
38.4 kg
Waga brutto
44 kg
Koszt wysyłki
0.173 m³
Nr pliku konfig.
98498730
Kraj pochodzenia
DK
Numer taryfy celnej nr.
84137075
