Łączniki gazowe
( ilość produktów: 880 )Łączniki gazowe – mufy, kolana, trójniki i kształtki do instalacji gazowych
Łączniki gazowe to elementy przeznaczone do wykonywania trwałych i szczelnych połączeń w sieciach oraz instalacjach gazowych, umożliwiające łączenie przewodów, zmianę kierunku ich prowadzenia i tworzenie rozgałęzień. W tej kategorii znajdują się między innymi mufy elektrooporowe, kolana i trójniki PE, redukcje, kształtki do zgrzewania doczołowego, odgałęzienia siodłowe, adaptery PE/mosiądz, kołnierze oraz akcesoria uszczelniające, wykorzystywane przy budowie i modernizacji przyłączy gazowych, sieci zewnętrznych oraz odpowiednio zaprojektowanych odcinków instalacyjnych. Odpowiednio dobrane łączniki do gazu zapewniają możliwość wykonania połączeń zgodnych z wymaganiami technicznymi, dlatego ich wybór powinien uwzględniać materiał przewodów, średnicę, klasę SDR, dopuszczalne ciśnienie i przeznaczenie produktu, a montaż oraz kontrolę szczelności należy powierzyć osobom posiadającym właściwe kwalifikacje.

Uszczelka gumowa 80 z wkładką gaz
Marka: WEBA

Uszczelka gumowa 65 z wkładką gaz
Marka: WEBA

Uszczelka gumowa 100 z wkładką gaz
Marka: WEBA

Uszczelka gumowa 125 z wkładką gaz
Marka: WEBA

Uszczelka gumowa 150 z wkładką woda
Marka: WEBA

Uszczelka gumowa 200 z wkładką woda
Marka: WEBA

Uszczelka gumowa 40 z wkładką woda
Marka: WEBA

Uszczelka gumowa 50 z wkładką woda
Marka: WEBA

Uszczelka gumowa 65 z wkładką woda
Marka: WEBA

Uszczelka gumowa 125 z wkładką woda
Marka: WEBA

Uszczelka gumowa 20 z wkładką woda
Marka: WEBA

Uszczelka gumowa 25 z wkładką woda
Marka: WEBA

Uszczelka gumowa 32 z wkładką woda
Marka: WEBA

Uszczelka gumowa 40 z wkładką gaz
Marka: WEBA

Uszczelka gumowa 100 z wkładką woda
Marka: WEBA

Uszczelka gumowa 80 z wkładką woda
Marka: WEBA

Uszczelka gumowa 20 z wkładką gaz
Marka: WEBA

Uszczelka gumowa 32 z wkładką gaz
Marka: WEBA

Uszczelka gumowa 50 z wkładką gaz
Marka: WEBA

Uszczelka gumowa 25 z wkładką gaz
Marka: WEBA

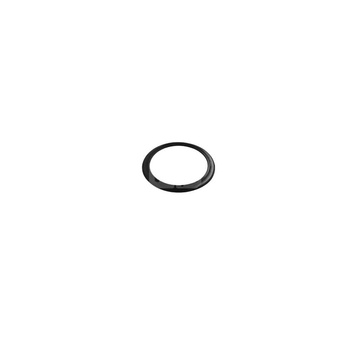

Uszczelka gumowa 200 z wkładką gaz
Marka: WEBA

Uszczelka gumowa 150 z wkładką gaz
Marka: WEBA

Odgałęzienie siodłowe PE 160x 32 czarne z obejmą WEBA
Marka: WEBA

Trójnik siodłowy PE z nawiertką 160x 32 czarny z obejmą WEBA
Marka: WEBA

Odgałęzienie siodłowe PE 110x 40 czarne z obejmą WEBA
Marka: WEBA

Odgałęzienie siodłowe PE 110x 32 czarne z obejmą WEBA
Marka: WEBA

Trójnik siodłowy PE z nawiertką 125x 40 czarny z obejmą WEBA
Marka: WEBA

Odgałęzienie siodłowe PE 125x 40 czarne z obejmą WEBA
Marka: WEBA

Odgałęzienie siodłowe PE 75x 32 czarne z obejmą WEBA
Marka: WEBA

Trójnik siodłowy PE z nawiertką 90x 32 czarny z obejmą WEBA
Marka: WEBA

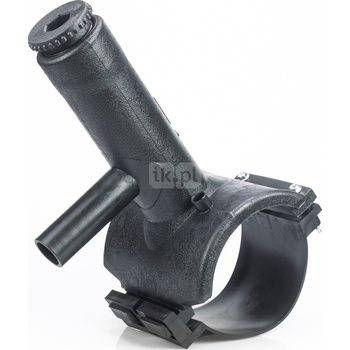

Trójnik siodłowy PE z nawiertką 90x 63 czarny z obejmą WEBA
Marka: WEBA

Odgałęzienie siodłowe PE 90x 40 czarne z obejmą WEBA
Marka: WEBA

Trójnik siodłowy PE z nawiertką 110x 40 czarny z obejmą WEBA
Marka: WEBA

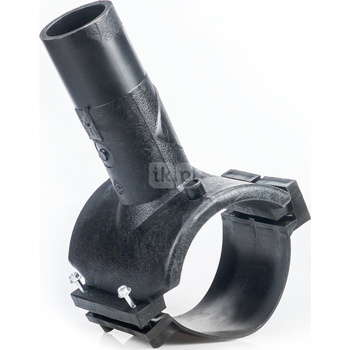

Odgałęzienie siodłowe PE 110x 63 czarne z obejmą WEBA
Marka: WEBA

Trójnik siodłowy PE z nawiertką 110x 32 czarny z obejmą WEBA
Marka: WEBA

Odgałęzienie siodłowe PE 125x 63 czarne z obejmą WEBA
Marka: WEBA
Czym są łączniki gazowe i jaką funkcję pełnią w instalacji?
Łączniki gazowe to elementy instalacyjne przeznaczone do wykonywania połączeń pomiędzy przewodami, kształtkami, armaturą oraz innymi komponentami systemów przesyłających paliwa gazowe. Ich zadaniem jest zapewnienie odpowiedniego przebiegu instalacji, umożliwienie rozgałęziania przewodów oraz wykonywanie przejść pomiędzy kompatybilnymi elementami. Są wykorzystywane zarówno podczas budowy nowych przyłączy i sieci gazowych, jak i modernizacji istniejącej infrastruktury.
W instalacjach zewnętrznych szczególnie ważną grupę stanowią kształtki polietylenowe przeznaczone do współpracy z rurami PE. Wśród nich znajdują się mufy, kolana, trójniki, redukcje, odgałęzienia siodłowe i elementy przejściowe. Poszczególne produkty różnią się konstrukcją oraz technologią połączenia, dlatego wymagają właściwego doboru do parametrów systemu.
Łączniki do instalacji gazowych muszą odpowiadać wymaganiom dotyczącym szczelności, trwałości i przeznaczenia do transportu paliw gazowych. Nie wystarczy, że dwa elementy mają podobną średnicę lub mogą zostać mechanicznie połączone. Znaczenie mają materiał, rodzaj połączenia, dopuszczalne warunki pracy oraz zgodność z odpowiednimi wymaganiami technicznymi.
W przypadku gazu prawidłowy dobór komponentów ma szczególne znaczenie dla bezpieczeństwa. Dlatego projektowanie, montaż, wykonywanie połączeń oraz kontrola szczelności powinny być realizowane przez osoby posiadające wymagane kwalifikacje i doświadczenie. Właściwie dobrany łącznik jest elementem kompletnego systemu, którego bezpieczne działanie zależy również od pozostałych części instalacji.
Jakie rodzaje łączników gazowych można wyróżnić?
W instalacjach gazowych stosuje się wiele rodzajów kształtek i akcesoriów o różnych funkcjach. Część służy do łączenia prostych odcinków rur, inne umożliwiają zmianę kierunku lub wykonanie odgałęzienia. Osobną grupę stanowią elementy przejściowe, dzięki którym można połączyć odpowiednie materiały albo wykonać przyłącze do armatury.
Do podstawowych rodzajów łączników gazowych należą mufy elektrooporowe, kolana, trójniki, redukcje, kształtki doczołowe i odgałęzienia siodłowe. W bardziej rozbudowanych instalacjach wykorzystywane są również adaptery PE/mosiądz, przejścia materiałowe, tuleje kołnierzowe, uszczelnienia oraz elementy umożliwiające wykonanie określonych połączeń rozłącznych.
| Rodzaj łącznika | Podstawowa funkcja | Przykładowe zastosowanie |
|---|---|---|
| Mufa elektrooporowa | Łączenie kompatybilnych odcinków rur PE. | Przyłącza gazowe i sieci zewnętrzne. |
| Kolano gazowe PE | Zmiana kierunku przebiegu przewodu. | Odcinki wymagające zmiany geometrii instalacji. |
| Trójnik gazowy | Wykonanie rozgałęzienia przewodów. | Sieci rozdzielcze i odgałęzienia instalacyjne. |
| Redukcja PE | Przejście pomiędzy przewodami o różnych średnicach. | Zmiany średnicy wynikające z projektu. |
| Trójnik siodłowy | Wykonanie określonego odgałęzienia od przewodu głównego. | Przyłącza i rozgałęzienia sieci PE. |
| Kształtka doczołowa | Wykonanie połączenia w technologii zgrzewania doczołowego. | Odpowiednio zaprojektowane przewody PE. |
| Adapter PE/mosiądz | Połączenie odpowiednich elementów polietylenowych z przyłączem metalowym. | Wybrane przejścia materiałowe. |
| Tuleja kołnierzowa | Element połączenia kołnierzowego w zgodnym systemie. | Połączenia z armaturą gazową i innymi urządzeniami. |
| Uszczelka gazowa | Uszczelnienie określonego rodzaju połączenia. | Połączenia kołnierzowe i inne przewidziane przez producenta. |
Nie wszystkie wymienione produkty są stosowane w każdej instalacji. Dobór zależy od rodzaju przewodów, wymaganych średnic, warunków pracy oraz dokumentacji technicznej. Szczególnie w przypadku sieci gazowych PE należy zwrócić uwagę na zgodność technologii połączenia z materiałem rury i parametrami systemu.
Czym są łączniki elektrooporowe do gazu?
Łączniki elektrooporowe to kształtki przeznaczone do wykonywania połączeń rur polietylenowych przy zastosowaniu odpowiedniej technologii zgrzewania. W ich konstrukcji znajdują się elementy grzejne, które podczas kontrolowanego procesu umożliwiają uzyskanie połączenia materiałowego pomiędzy kompatybilnymi komponentami.
Technologia elektrooporowa jest wykorzystywana w instalacjach gazowych wykonanych z odpowiednich rur PE. Pozwala wykonywać połączenia na prostych odcinkach, zmieniać kierunek przebiegu instalacji i tworzyć rozgałęzienia. W zależności od konstrukcji kształtki mogą być wyposażone w jedną lub kilka stref zgrzewania oraz odpowiednie oznaczenia umożliwiające identyfikację parametrów procesu.
Mufy i kształtki elektrooporowe do gazu muszą być zgodne z materiałem, średnicą oraz wymaganiami technicznymi łączonych rur. Szczególnie ważne są oznaczenia producenta, dopuszczalne klasy SDR, przeznaczenie do paliw gazowych i warunki wykonywania połączeń. Sam fakt, że kształtka ma odpowiednią średnicę, nie oznacza pełnej kompatybilności.
W asortymencie CUPRUM dostępne są między innymi produkty FOX i WEBA z grupy kształtek elektrooporowych. Występują w różnych średnicach i konfiguracjach, dlatego można dobierać je do określonych odcinków sieci. Wykonanie zgrzewu wymaga odpowiedniego sprzętu, przygotowania i kwalifikacji personelu, a parametry procesu muszą wynikać z dokumentacji producenta.
Jak działają kształtki do zgrzewania doczołowego?
Zgrzewanie doczołowe jest jedną z technologii łączenia kompatybilnych rur i kształtek polietylenowych. Wykorzystuje kontrolowane warunki procesu, dzięki którym odpowiednio przygotowane powierzchnie materiału mogą zostać trwale połączone. Technologia ta jest stosowana w wybranych instalacjach gazowych, szczególnie tam, gdzie konstrukcja przewodów i średnice pozwalają na jej zastosowanie.
Kształtki doczołowe PE100 i PE100RC mogą obejmować kolana, trójniki, redukcje oraz inne elementy przeznaczone do odpowiednich systemów rurowych. Przy ich wyborze konieczne jest uwzględnienie średnicy, grubości ścianki, klasy SDR oraz zgodności materiałowej. Znaczenie mają także wymagania dotyczące konkretnego zastosowania gazowego.
Zgrzewanie doczołowe różni się od elektrooporowego sposobem wykonania połączenia i wykorzystywanym wyposażeniem. Nie oznacza to jednak, że jedna technologia jest zawsze lepsza od drugiej. Wybór zależy od projektu instalacji, dostępnej przestrzeni roboczej, wymiarów przewodów oraz wymagań wykonawczych.
| Kryterium | Łączniki elektrooporowe | Kształtki doczołowe |
|---|---|---|
| Technologia połączenia | Zgrzewanie z wykorzystaniem elementu grzejnego kształtki. | Zgrzewanie odpowiednio przygotowanych powierzchni łączonych elementów. |
| Wyposażenie | Wymagana kompatybilna zgrzewarka elektrooporowa. | Wymagane urządzenie do zgrzewania doczołowego. |
| Rodzaje produktów | Mufy, kolana, trójniki, redukcje i siodła. | Kolana, trójniki, redukcje i inne kompatybilne elementy. |
| Dobór | Średnica, materiał, SDR i parametry producenta. | Średnica, grubość ścianki, SDR i zgodność materiałowa. |
| Miejsce zastosowania | Odpowiednio zaprojektowane odcinki i rozgałęzienia. | Odcinki z przestrzenią umożliwiającą wykonanie połączenia. |
| Kontrola wykonania | Zgodnie z procedurą i wymaganiami systemu. | Zgodnie z procedurą i wymaganiami systemu. |
W obu przypadkach kluczowe jest przestrzeganie dokumentacji producenta. Nieprawidłowe wykonanie procesu może wpływać na jakość połączenia, dlatego nie należy traktować zgrzewania instalacji gazowych jako czynności przeznaczonej do samodzielnego wykonywania bez przygotowania zawodowego.
Co oznaczają PE100 i PE100RC w kształtkach gazowych?
W opisach produktów przeznaczonych do instalacji gazowych często pojawiają się oznaczenia PE100 i PE100RC. Odnoszą się one do materiałów polietylenowych wykorzystywanych w określonych systemach rurowych. Ich właściwości pozwalają stosować odpowiednio zaprojektowane rury i kształtki w instalacjach przesyłających paliwa gazowe, przy zachowaniu wymagań dotyczących parametrów pracy.
PE100 to klasa materiału polietylenowego wykorzystywanego do produkcji rur i kształtek ciśnieniowych. Wykazuje właściwości pozwalające stosować go w systemach o określonym przeznaczeniu, ale każdy produkt musi mieć odpowiednie dopuszczenie do konkretnego medium. Oznaczenie materiału samo w sobie nie zastępuje informacji o zgodności wyrobu z wymaganiami dla sieci gazowych.
PE100RC to rozwiązanie o podwyższonej odporności na powolną propagację pęknięć, w porównaniu z wymaganiami podstawowymi dla materiałów tej klasy. Takie właściwości mogą mieć znaczenie przy określonych warunkach układania i eksploatacji przewodów. Nie oznacza to jednak pełnej odporności na uszkodzenia mechaniczne ani możliwości rezygnacji z wymaganego sposobu zabudowy.
Wybierając kształtki PE100RC do gazu, należy sprawdzić zgodność z rurą, klasą SDR i przeznaczeniem całego systemu. Nie należy zakładać, że każdy produkt z PE100RC można bez ograniczeń połączyć z dowolnym przewodem PE. O możliwości zastosowania konkretnej kombinacji elementów decydują właściwości i dokumentacja wyrobów.
Jak dobrać średnicę i klasę SDR łącznika gazowego?
Średnica przewodu i klasa SDR należą do podstawowych parametrów wykorzystywanych podczas doboru kształtek polietylenowych. W opisach produktów można spotkać oznaczenia takie jak d 32, d 63, d 110, SDR 11 lub SDR 17. Każde z nich odnosi się do określonej cechy konstrukcyjnej, która ma znaczenie dla zgodności elementów i warunków pracy instalacji.
Oznaczenie SDR określa stosunek nominalnej średnicy zewnętrznej rury do nominalnej grubości jej ścianki. W przypadku rur o tej samej średnicy zewnętrznej mniejsza wartość SDR oznacza większą nominalną grubość ścianki. Nie należy jednak na tej podstawie samodzielnie określać dopuszczalnego ciśnienia całej instalacji, ponieważ znaczenie mają także materiał, rodzaj gazu, warunki pracy i wymagania systemu.
| Parametr | Co oznacza? | Znaczenie dla doboru |
|---|---|---|
| Średnica d | Nominalna średnica zewnętrzna elementu PE. | Podstawowy wymiar zgodności rury i kształtki. |
| DN | Oznaczenie średnicy nominalnej stosowane w określonych elementach. | Ważne przy doborze armatury i przyłączy. |
| SDR 11 | Określona relacja średnicy zewnętrznej do grubości ścianki. | Wpływa na zgodność i wymagania ciśnieniowe. |
| SDR 17 | Inna relacja średnicy zewnętrznej do grubości ścianki. | Wymaga sprawdzenia zgodności kształtki z rurą. |
| PE100 / PE100RC | Oznaczenie materiału polietylenowego. | Pomaga określić wymagania materiałowe systemu. |
| MOP | Maksymalne ciśnienie robocze w określonych warunkach. | Musi odpowiadać projektowi i wymaganiom instalacji. |
| Przeznaczenie do gazu | Informacja o dopuszczonym medium. | Potwierdza możliwość zastosowania w odpowiednim systemie gazowym. |
Przykładowo niektóre kształtki FOX mają deklarowaną możliwość współpracy z rurami w SDR 11 i SDR 17, ale nie można przenosić tej cechy automatycznie na wszystkie produkty. Kompatybilność kształtki z określonymi klasami SDR musi być potwierdzona w dokumentacji konkretnego modelu.
Do czego służą mufy elektrooporowe PE?
Mufy elektrooporowe są wykorzystywane do wykonywania połączeń pomiędzy kompatybilnymi odcinkami rur polietylenowych. Ich zastosowanie pozwala połączyć przewody o określonej średnicy w jeden ciąg instalacyjny. Są szczególnie istotne przy budowie przyłączy i sieci, gdzie trwałość i szczelność połączeń mają podstawowe znaczenie.
Mufa elektrooporowa do gazu powinna odpowiadać materiałowi, wymiarom i wymaganiom technicznym łączonych przewodów. W katalogach produktów występują różne warianty średnic, dlatego można dobrać element do konkretnego odcinka instalacji. Znaczenie ma również przeznaczenie do gazu oraz zgodność z wymaganą technologią wykonania połączenia.
W ofercie CUPRUM znajdują się między innymi mufy elektrooporowe WEBA w różnych wymiarach oraz kształtki z serii FOX. Poszczególne produkty mogą różnić się konstrukcją, strefami zgrzewania i parametrami technicznymi. Przed zakupem należy porównać pełne oznaczenia, szczególnie gdy instalacja wykorzystuje różne rodzaje rur PE.
Mufy są stosowane zarówno podczas wykonywania nowych przewodów, jak i przy określonych pracach modernizacyjnych. W przypadku istniejącej sieci szczególne znaczenie ma ocena stanu rur i warunków wykonania połączenia. Wszelkie prace przy czynnych instalacjach gazowych wymagają odpowiednich procedur bezpieczeństwa oraz uprawnionego personelu.
Jakie zastosowanie mają kolana i trójniki gazowe?
Kolana i trójniki umożliwiają dopasowanie przebiegu instalacji gazowej do założeń projektu. Kolano służy do wykonania określonej zmiany kierunku przewodu, natomiast trójnik umożliwia stworzenie rozgałęzienia lub połączenie odcinków. Oba elementy mogą występować w wersjach elektrooporowych albo przeznaczonych do zgrzewania doczołowego.
Kolana gazowe PE są dostępne w różnych wariantach kątowych, między innymi w rozwiązaniach o kącie 45° i 90°. Dobór zależy od geometrii instalacji oraz dostępnej przestrzeni. Nie należy jednak traktować kolana jako zamiennika odpowiedniego prowadzenia rury, jeśli projekt przewiduje inne rozwiązanie.
Trójniki gazowe mogą mieć jednakowe średnice wszystkich przyłączy albo konstrukcję redukcyjną. Wariant redukcyjny pozwala wykonać odgałęzienie o innej średnicy niż przewód główny, jeśli wynika to z projektu hydraulicznego. Warto sprawdzić dokładne oznaczenie produktu, ponieważ podobnie wyglądające trójniki mogą różnić się układem i średnicami króćców.
Odpowiedni dobór kolan i trójników wpływa na prawidłowy przebieg całej instalacji gazowej. Należy uwzględnić kompatybilność techniczną, warunki zabudowy i wymagania dotyczące wykonywania połączeń. W sieciach zewnętrznych ważna jest również możliwość późniejszej identyfikacji przebiegu przewodów i lokalizacji rozgałęzień.
Czym są trójniki siodłowe i odgałęzienia z nawiertką?
Trójniki siodłowe należą do specjalistycznych elementów wykorzystywanych do wykonywania odgałęzień od określonych rur polietylenowych. Ich konstrukcja pozwala utworzyć połączenie z przewodem głównym w sposób przewidziany przez producenta. W zależności od modelu mogą występować jako standardowe odgałęzienia siodłowe lub rozwiązania wyposażone w mechanizm nawiertki.
Odgałęzienia siodłowe PE do gazu są stosowane w określonych układach przyłączeniowych i rozdzielczych. Ich dobór powinien uwzględniać średnicę rury głównej, wymiar odgałęzienia, materiał oraz wymagane ciśnienie robocze. Istotne jest również sprawdzenie zgodności z technologią montażu i wymaganiami operatora sieci.
W katalogu CUPRUM dostępne są między innymi produkty WEBA obejmujące odgałęzienia siodłowe oraz trójniki siodłowe z nawiertką. Poszczególne warianty różnią się średnicami i konstrukcją, dlatego nie należy traktować ich jako produktów uniwersalnych. Szczególnie ważny jest dobór do konkretnej rury oraz warunków pracy instalacji.
Wykonywanie odgałęzień w istniejących sieciach gazowych wymaga specjalistycznych procedur, odpowiednich kwalifikacji i uzgodnień technicznych. Sam zakup trójnika siodłowego nie oznacza możliwości samodzielnego wykonania przyłącza do czynnego przewodu gazowego. Rodzaj produktu i sposób realizacji prac powinny wynikać z projektu oraz wymagań właściwego operatora.
Kiedy stosuje się redukcje gazowe PE?
Redukcje umożliwiają wykonanie przejścia pomiędzy przewodami o różnych średnicach nominalnych. Są stosowane tam, gdzie projekt instalacji przewiduje zmianę przekroju przewodu ze względu na warunki przepływu, układ sieci lub rodzaj przyłączanego odcinka. W instalacjach polietylenowych dostępne są między innymi redukcje elektrooporowe i doczołowe.
Redukcja gazowa PE powinna być dobrana do średnic obu przewodów i technologii połączenia. Należy również sprawdzić materiał, klasę SDR i dopuszczone warunki pracy. Zastosowanie redukcji nie powinno wynikać wyłącznie z chęci połączenia elementów, które nie zostały odpowiednio dopasowane podczas projektowania.
W instalacjach ciśnieniowych zmiana średnicy ma znaczenie dla warunków hydraulicznych. Dlatego nie należy samodzielnie ograniczać przekroju przewodu bez analizy wymaganej przepustowości i parametrów systemu. Właściwe rozwiązanie powinno być zgodne z projektem i dokumentacją urządzeń.
Redukcje są szczególnie przydatne podczas budowy rozbudowanych sieci i wykonywania określonych rozgałęzień. Warto jednak pamiętać, że produkt musi mieć odpowiednie przeznaczenie do gazu, nawet jeśli podobna kształtka jest oferowana również do innych instalacji ciśnieniowych.
Jaką funkcję pełnią adaptery PE/mosiądz i przejścia materiałowe?
Nie wszystkie elementy instalacji gazowej są wykonane z tego samego materiału. W sieciach zewnętrznych często stosuje się przewody polietylenowe, natomiast armatura i inne elementy mogą mieć konstrukcję metalową. W takich sytuacjach potrzebne są odpowiednie rozwiązania przejściowe, które zapewniają zgodność obu części systemu.
Adaptery PE/mosiądz umożliwiają wykonanie określonych połączeń pomiędzy kompatybilnym przewodem polietylenowym a elementem z przyłączem metalowym. W zależności od konstrukcji mogą występować warianty z gwintem wewnętrznym lub zewnętrznym. Dobór zależy od rodzaju połączenia i wymagań technicznych instalacji.
Przy wyborze szczególnie ważny jest rodzaj gwintu, średnica części PE oraz dopuszczone warunki pracy. Element przeznaczony do instalacji wodociągowej nie musi być odpowiedni do przesyłania gazu. Podobieństwo konstrukcyjne nie zastępuje potwierdzenia przeznaczenia do konkretnego medium.
W większych instalacjach wykorzystuje się również przejścia kołnierzowe oraz odpowiednie tuleje umożliwiające współpracę przewodów PE z armaturą kołnierzową. Dobór przejść materiałowych powinien uwzględniać zarówno wymagania mechaniczne i ciśnieniowe, jak i warunki zabudowy. Nie każdy typ przejścia jest dopuszczony w dowolnym miejscu instalacji gazowej.
Do czego służą kołnierze, tuleje i uszczelki gazowe?
Połączenia kołnierzowe są wykorzystywane w wybranych fragmentach instalacji gazowych, szczególnie tam, gdzie konieczna jest współpraca przewodu z odpowiednią armaturą. W zależności od konstrukcji mogą obejmować tuleję kołnierzową, kołnierz, uszczelkę i właściwe elementy mocujące. Każdy z tych komponentów musi odpowiadać parametrom technicznym całego połączenia.
Uszczelki do gazu są elementami przeznaczonymi do zapewnienia szczelności w określonych rodzajach połączeń. Mogą różnić się materiałem, wymiarem, konstrukcją i dopuszczalnymi warunkami pracy. Nie należy zastępować ich przypadkowymi uszczelkami do wody lub innych mediów, ponieważ wymagania materiałowe i eksploatacyjne mogą być odmienne.
W ofercie CUPRUM występują między innymi uszczelki WEBA przeznaczone do gazu, a także elementy kołnierzowe i odpowiednie tuleje. Przy porównywaniu produktów należy zwrócić uwagę na przeznaczenie, oznaczenie nominalne, materiał oraz zgodność z odpowiednią armaturą. Szczególnie istotne jest potwierdzenie wymagań dotyczących ciśnienia i temperatury pracy.
Połączenia kołnierzowe powinny być wykonywane zgodnie z wymaganiami producenta i odpowiednimi procedurami instalacyjnymi. Jakość uszczelnienia zależy od kompatybilności całego zestawu elementów, a nie wyłącznie od zastosowanej uszczelki. Montaż oraz ocenę szczelności należy powierzyć wykwalifikowanym wykonawcom.
Łączniki do gazu a złączki do wody – czy można stosować je zamiennie?
Złączki przeznaczone do gazu i wody mogą mieć podobny wygląd, a niektóre systemy wykorzystują zbliżone rozwiązania materiałowe. Nie oznacza to jednak, że produkty są automatycznie zamienne. Instalacje gazowe podlegają odrębnym wymaganiom dotyczącym przeznaczenia wyrobów, szczelności i warunków wykonywania połączeń.
Łącznik stosowany w instalacji gazowej musi posiadać potwierdzone przeznaczenie do odpowiedniego medium i warunków pracy. W przypadku kształtek PE należy sprawdzić zgodność z wymaganiami właściwymi dla systemów dostarczania paliw gazowych. Sama informacja o materiale PE100 lub PE100RC nie wystarcza do potwierdzenia takiego zastosowania.
Część producentów oferuje wybrane kształtki przeznaczone do więcej niż jednego medium, ale zakres ich zastosowania musi wynikać z dokumentacji konkretnego produktu. Nie należy przenosić właściwości jednego modelu na całą serię ani na inne wyroby podobne wizualnie.
Osoby kompletujące instalacje wodne mogą zapoznać się również z kategorią łączniki wodociągowe. Należy jednak pamiętać, że produkty do instalacji wodociągowych nie mogą zastępować elementów gazowych bez jednoznacznego potwierdzenia ich odpowiedniego przeznaczenia.
Gdzie stosuje się łączniki gazowe w przyłączach i sieciach zewnętrznych?
Łączniki gazowe są wykorzystywane podczas wykonywania przyłączy do budynków, rozgałęzień sieci i określonych odcinków infrastruktury gazowej. W takich instalacjach ważna jest możliwość trwałego połączenia przewodów oraz zachowania parametrów przesyłania medium. W zależności od projektu stosuje się różne technologie łączenia i rodzaje materiałów.
Kształtki gazowe PE są szczególnie istotne w zewnętrznych systemach rozprowadzania gazu. Dzięki dostępności muf, kolan, trójników i odgałęzień można wykonać instalację o przebiegu dostosowanym do warunków terenowych. Każde rozgałęzienie powinno jednak wynikać z odpowiednio przygotowanej dokumentacji.
W sieciach podziemnych znaczenie mają również warunki zabudowy oraz zabezpieczenie przewodów przed obciążeniami. Należy uwzględnić wymagania dotyczące głębokości ułożenia, przygotowania podłoża, obsypki oraz oznaczenia przebiegu sieci. Szczegółowe zasady zależą od charakteru instalacji i obowiązujących wymagań technicznych.
Warto również odróżnić zewnętrzne przewody gazowe od instalacji prowadzonych wewnątrz budynków. Nie wszystkie materiały i technologie dopuszczone dla sieci podziemnych mogą być stosowane w dowolnym miejscu budynku. Dobór łączników powinien uwzględniać lokalizację instalacji i właściwe dla niej wymagania prawne oraz techniczne.
Z jaką armaturą współpracują łączniki do instalacji gazowych?
Łączniki gazowe stanowią część większego systemu obejmującego również zawory, zasuwy, filtry, elementy kontrolne i urządzenia regulacyjne. Ich zadaniem jest zapewnienie odpowiedniego połączenia przewodów i armatury zgodnie z projektem instalacji. Wybór konkretnej kształtki powinien więc uwzględniać także rodzaj elementu, z którym ma współpracować.
W zewnętrznych sieciach gazowych łączniki PE mogą współpracować z odpowiednio przystosowaną armaturą odcinającą. W zależności od konstrukcji może ona posiadać końcówki polietylenowe, połączenia kołnierzowe albo inne rozwiązania przewidziane przez producenta. Przed montażem należy sprawdzić zgodność wymiarową i wymagania ciśnieniowe.
W ofercie CUPRUM znajdują się między innymi zasuwy do gazu, wykorzystywane do odcinania przepływu w określonych odcinkach sieci. Produkty te mogą wymagać odpowiednio dobranych kształtek, kołnierzy lub elementów przejściowych, w zależności od rodzaju przyłączy.
Uzupełnieniem instalacji są również rozwiązania montażowe, kontrolne i zabezpieczające. Ich dobór powinien wynikać z funkcji poszczególnych elementów systemu oraz miejsca ich zabudowy. Dobrze zaplanowana instalacja powinna umożliwiać bezpieczną obsługę oraz przeprowadzanie wymaganych prac eksploatacyjnych.
Jakie elementy dodatkowe są potrzebne podczas wykonywania instalacji gazowej?
Kompletna instalacja gazowa obejmuje więcej niż same przewody i łączniki. W zależności od przeznaczenia mogą być wymagane również zawory odcinające, elementy mocujące, uszczelnienia, armatura pomiarowa, skrzynki gazowe i wyposażenie umożliwiające kontrolę pracy systemu. W sieciach zewnętrznych ważne są także odpowiednie elementy zabudowy i oznaczania.
Osprzęt gazowy powinien być dopasowany do konkretnego układu instalacyjnego. Niektóre produkty pełnią funkcję zabezpieczającą, inne umożliwiają kontrolę parametrów albo zapewniają dostęp do armatury. Nie wszystkie akcesoria są potrzebne w każdym systemie, dlatego należy dobierać je na podstawie dokumentacji projektowej.
- Zawory i kurki gazowe – umożliwiają odcinanie przepływu w odpowiednich punktach instalacji.
- Filtry gazowe – mogą chronić określone urządzenia przed zanieczyszczeniami.
- Reduktory ciśnienia – są stosowane w układach wymagających odpowiedniej regulacji parametrów gazu.
- Manometry – służą do kontroli ciśnienia w przewidzianych punktach systemu.
- Elementy mocujące – umożliwiają stabilne prowadzenie odpowiednich odcinków przewodów.
- Skrzynki i obudowy – zapewniają ochronę i dostęp do wybranych elementów armatury.
- Uszczelnienia – są wykorzystywane w połączeniach przewidzianych przez producenta.
- Elementy oznaczeniowe – pomagają identyfikować przebieg instalacji zewnętrznych.
Powiązane produkty są dostępne w kategorii osprzęt i akcesoria do instalacji gazowych. Przy kompletowaniu systemu warto pamiętać, że wymagania dotyczące wyposażenia zależą od funkcji instalacji oraz warunków technicznych obiektu.
Dlaczego montaż łączników gazowych wymaga fachowego przygotowania?
Instalacje gazowe należą do systemów, w których nieprawidłowe wykonanie połączenia może prowadzić do poważnego zagrożenia. Dlatego nawet niewielkie elementy, takie jak mufa, redukcja lub uszczelka, muszą być dobierane i montowane zgodnie z wymaganiami technicznymi. Szczególne znaczenie ma właściwa technologia łączenia oraz późniejsza kontrola szczelności.
Zgrzewanie kształtek gazowych PE powinno być wykonywane przez personel posiadający wymagane kwalifikacje i odpowiednie wyposażenie. Dotyczy to zarówno połączeń elektrooporowych, jak i doczołowych. Parametry procesu, przygotowanie elementów i sposób oceny połączenia powinny wynikać z dokumentacji producenta oraz obowiązujących procedur.
Po zakończeniu określonych prac instalacyjnych wymagane jest przeprowadzenie odpowiedniej kontroli i prób szczelności. Zakres oraz sposób ich wykonania zależą od rodzaju sieci lub instalacji i właściwych wymagań technicznych. Nie należy oceniać poprawności połączenia wyłącznie na podstawie wyglądu zewnętrznego.
W przypadku czynnych sieci gazowych szczególne znaczenie mają procedury operatora oraz odpowiednie zabezpieczenie miejsca pracy. Prace przy gazie nie powinny być wykonywane samodzielnie przez osoby bez właściwych kwalifikacji. W razie podejrzenia nieszczelności należy unikać źródeł zapłonu, oddalić się z zagrożonego miejsca i zawiadomić służby gazowe.
Jakich błędów unikać podczas doboru łączników gazowych?
Nieprawidłowy dobór łączników może wynikać z pomylenia średnic, klas SDR, rodzajów gwintów albo technologii połączenia. W praktyce wiele produktów wygląda podobnie, mimo że są przeznaczone do różnych systemów. Dlatego przed zakupem nie wystarczy sprawdzić jedynie nazwy handlowej lub zdjęcia.
Jednym z najważniejszych błędów jest stosowanie kształtek bez potwierdzonego przeznaczenia do gazu. Równie istotny problem stanowi niezgodność elementu z rodzajem rury lub wymaganiami ciśnieniowymi instalacji. Nieprawidłowy dobór może uniemożliwić wykonanie właściwego połączenia albo wymagać zmiany przyjętego rozwiązania technicznego.
| Typowy błąd | Możliwa konsekwencja | Jak go uniknąć? |
|---|---|---|
| Brak potwierdzenia przeznaczenia do gazu | Zastosowanie nieodpowiedniego elementu. | Sprawdź dokumentację i zakres zastosowania produktu. |
| Niewłaściwa średnica | Brak kompatybilności połączenia. | Porównaj dokładne oznaczenia wymiarowe. |
| Nieodpowiednia klasa SDR | Niezgodność techniczna z rurą lub systemem. | Zweryfikuj dopuszczone konfiguracje producenta. |
| Pomylenie technologii połączenia | Brak możliwości prawidłowego montażu. | Sprawdź, czy element jest elektrooporowy czy doczołowy. |
| Nieodpowiedni rodzaj gwintu | Problemy z wykonaniem połączenia. | Zweryfikuj standard i wymiar przyłącza. |
| Przypadkowa redukcja średnicy | Zmiana warunków przepływu. | Stosuj rozwiązania zgodne z projektem. |
| Niezgodna uszczelka | Ryzyko niewłaściwego uszczelnienia. | Dobierz materiał i wymiar do gazu oraz konstrukcji połączenia. |
| Brak wymaganej kontroli szczelności | Niewykryta nieprawidłowość instalacji. | Zapewnij odbiór i badania zgodne z wymaganiami technicznymi. |
Warto również unikać przypadkowego mieszania systemów różnych producentów bez potwierdzenia kompatybilności. Nie oznacza to, że wszystkie elementy muszą zawsze pochodzić od jednej marki, ale każda zastosowana konfiguracja musi spełniać wymagania dotyczące danego połączenia.
Jak skompletować łączniki gazowe do planowanej instalacji?
Kompletowanie materiałów powinno rozpocząć się od analizy dokumentacji projektowej. Należy ustalić rodzaj przewodów, ich średnice, klasy SDR oraz planowany przebieg instalacji. Następnie można określić miejsca wymagające zastosowania muf, kolan, trójników, redukcji i innych elementów.
Dobór łączników gazowych powinien obejmować zarówno parametry techniczne, jak i zgodność z metodą montażu. Jeśli projekt przewiduje zgrzewanie elektrooporowe, potrzebne będą odpowiednie kształtki i sprzęt wykonawczy. W przypadku zgrzewania doczołowego należy dobrać elementy przeznaczone do tej technologii i zgodne z rurami.
Przy bardziej rozbudowanych systemach znaczenie mają również elementy przejściowe, armatura odcinająca oraz wymagane uszczelnienia. Warto przygotować zestawienie materiałów na podstawie rysunków technicznych, aby ograniczyć ryzyko pominięcia niezbędnego komponentu. Szczególnie ważne jest sprawdzenie produktów o podobnych oznaczeniach, ale różnych wymiarach.
Przed zakupem warto również zapoznać się z dokumentacją producentów. Pełny numer katalogowy często pozwala dokładniej określić parametry i przeznaczenie kształtki niż sama skrócona nazwa produktu. Ma to szczególne znaczenie przy dużych zamówieniach materiałowych do sieci gazowych.
Co wyróżnia łączniki gazowe dostępne w CUPRUM?
Kategoria Łączniki gazowe w CUPRUM obejmuje szeroki wybór elementów wykorzystywanych do wykonywania połączeń w sieciach i instalacjach gazowych. Wśród produktów znajdują się między innymi mufy elektrooporowe, kolana, trójniki, redukcje, kształtki doczołowe, odgałęzienia siodłowe, adaptery i elementy uszczelniające.
W asortymencie występują rozwiązania marek FOX i WEBA, obejmujące różne średnice, materiały i technologie wykonywania połączeń. Poszczególne produkty mogą różnić się klasą SDR, geometrią przyłączy oraz dopuszczonym zastosowaniem. Dzięki temu możliwe jest dobieranie komponentów do różnych fragmentów instalacji, pod warunkiem zachowania wymaganej kompatybilności technicznej.
Właściwie dobrane kształtki i łączniki do gazu stanowią podstawę trwałych oraz szczelnych połączeń w odpowiednio zaprojektowanym systemie. Wybór powinien uwzględniać rodzaj przewodów, parametry pracy, przeznaczenie produktu i wymagania wykonawcze. Szczególne znaczenie mają również fachowy montaż, odpowiednia kontrola i przestrzeganie zasad bezpieczeństwa.
FAQ – łączniki gazowe
Do czego służą łączniki gazowe?
Łączniki gazowe służą do wykonywania połączeń pomiędzy elementami instalacji i sieci gazowych. Umożliwiają łączenie przewodów, zmianę kierunku ich przebiegu, tworzenie rozgałęzień oraz wykonywanie określonych przejść materiałowych. Muszą być dobrane do rodzaju przewodów, parametrów instalacji i przeznaczenia do gazu.
Jakie rodzaje łączników gazowych są dostępne?
Do popularnych łączników gazowych należą mufy elektrooporowe, kolana, trójniki, redukcje, kształtki doczołowe, odgałęzienia siodłowe, adaptery PE/mosiądz i elementy połączeń kołnierzowych. Dobór konkretnego rodzaju zależy od funkcji połączenia oraz technologii wykonania instalacji.
Czym różni się mufa elektrooporowa od kształtki doczołowej?
Mufa elektrooporowa jest przeznaczona do wykonywania połączeń z wykorzystaniem odpowiednich elementów grzejnych wbudowanych w kształtkę. Kształtki doczołowe współpracują z technologią zgrzewania przygotowanych powierzchni elementów PE. Oba rozwiązania wymagają odpowiedniego wyposażenia, zgodności materiałowej i kwalifikacji wykonawcy.
Co oznacza SDR 11 i SDR 17 w łącznikach gazowych?
SDR oznacza stosunek nominalnej średnicy zewnętrznej rury do nominalnej grubości jej ścianki. Wartości SDR 11 i SDR 17 odnoszą się do różnych wymiarów ścianki względem średnicy. Przy wyborze kształtki należy sprawdzić zgodność z rurą oraz dopuszczone parametry pracy całego systemu.
Czym różni się PE100 od PE100RC?
PE100 to klasa materiału polietylenowego stosowanego między innymi w odpowiednich systemach ciśnieniowych. PE100RC wyróżnia się podwyższoną odpornością na powolną propagację pęknięć. W obu przypadkach możliwość zastosowania produktu w instalacji gazowej musi wynikać z jego dokumentacji technicznej.
Do czego służy trójnik siodłowy do gazu?
Trójnik siodłowy umożliwia wykonanie określonego odgałęzienia od przewodu głównego PE. Występuje w różnych wariantach, w tym z nawiertką, zależnie od konstrukcji i przeznaczenia. Jego dobór oraz montaż muszą być zgodne z projektem i wymaganiami właściwego operatora sieci.
Czy kształtki wodociągowe można stosować do gazu?
Nie można zakładać, że kształtki wodociągowe są automatycznie odpowiednie do gazu. Produkt musi mieć potwierdzone przeznaczenie do odpowiedniego medium i warunków pracy. Podobna średnica, materiał czy wygląd nie zastępują wymaganej zgodności technicznej.
Do czego służą adaptery PE/mosiądz w instalacji gazowej?
Adaptery PE/mosiądz umożliwiają wykonywanie określonych połączeń pomiędzy kompatybilnymi elementami polietylenowymi i metalowymi. Należy dobrać je do średnicy przewodu, rodzaju gwintu, przeznaczenia do gazu oraz warunków pracy instalacji. Nie każdy adapter może być stosowany w dowolnym miejscu sieci.
Czy po montażu łączników gazowych trzeba wykonać próbę szczelności?
Po wykonaniu prac przy instalacji gazowej wymagane są odpowiednie kontrole i badania szczelności zgodnie z właściwymi przepisami oraz procedurami technicznymi. Zakres badania zależy od rodzaju instalacji i wykonanych prac. Kontrolę powinny wykonywać osoby posiadające wymagane kwalifikacje.
Na co zwrócić uwagę przed zakupem łączników gazowych?
Przed zakupem należy sprawdzić przeznaczenie produktu do gazu, materiał, średnicę, klasę SDR, dopuszczalne ciśnienie, rodzaj połączenia i zgodność z pozostałymi elementami instalacji. Ważne są także dokumentacja producenta, warunki zabudowy i wymagania projektu. Montaż powinien być powierzony odpowiednio wykwalifikowanym wykonawcom.
